上海第三機床廠

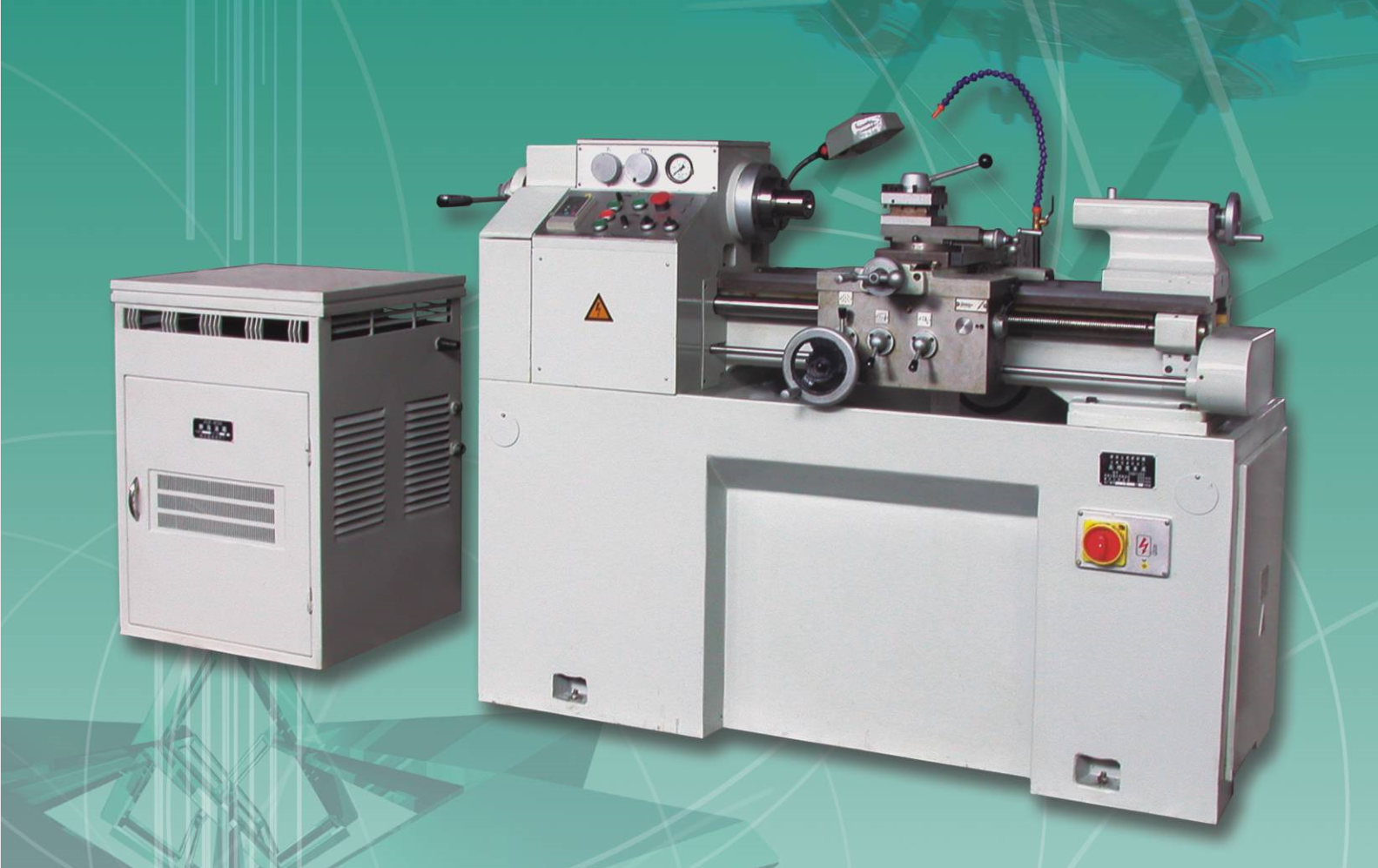

產品名稱:CG6125C 高精度車床

產品型號:CG6125C

產品報價:面議

產品特點:CG6125C 高精度車床

CG6125C 高精度車床的詳細資料:

CG6125C 高精度車床 詳細說明:
結構特點及選用范圍

CG6125C型高精度車床是在CG6125B型高精度車床的基礎上改型設計的新產品,本機保持了原機床的精度高,結構簡潔和操作方便等特點外,根據廣大用戶的要求同我廠積幾十年制造高精度機床的經驗,運用現代科技成果,對機床進行了全面改進,使本機床外形更具有時代感,布局更為合理。同時,加大了機床的動力參數,提高了主電機功率和主軸轉速,擴大了主軸通孔直徑,增大運動導軌的寬度,并大大提高了床身和拖板的剛性,加大了進給電機的功率。主傳動采用變頻器無級調速同步齒形帶傳動,有效地增強低速傳遞扭矩。

本機床既能滿足高精度零件的需要,又能充分滿足大負荷,高生產率的要求,是一臺名副其實的生產型高精度車床。

本機床廣泛用于輕工、電子、通訊、家電、儀器儀表、航空航天等各行業,尤其適用于有色金屬高精度零件的加工。


規格及主要技術參數 Main Specifications


項目

單位

參數值

床身上最大工件回轉直徑

mm

Ф250

最大工件長度

mm

500

中心高

mm

125

拖板上最大工件回轉直徑

mm

Ф130

彈簧夾頭孔徑

mm

Ф3~25

彈簧夾頭孔可通過最大棒料直徑

mm

Ф18

主軸內錐度

莫氏

5號短錐

主軸孔徑

mm

Ф32

主軸轉速范圍(變頻無級調速)

r/min

50~2500

絲桿直徑及螺距

mm

Tr40×4

主電機

功率

kw

3



轉速

r/min

1420

溜板移動最大行程

mm

450

中拖板移動最大行程

mm

125

小拖板最大移動行程

mm

75

尾架頂針錐度

莫氏

2號錐度

中拖板手輪刻度盤每格進給量

mm

0.01

小拖板手輪刻度盤每格進給量

mm

0.02

刀桿尺寸

mm

12×12

進給范圍(直流電機220V,1500r/min)

縱向(無級)

mm/min

5~114



橫向(無級)

mm/min

0.5~9.5

螺紋切削(用掛輪變換)

公制(15種)

mm

0.5~4



模數(10種)

mm

0.25~1.5

達到熱平衡后的靜壓油溫升(環境溫度20度)



<15º℃

機床外型尺寸

mm

1539×758×1232

機床包裝尺寸

mm

1900×1040×1470

機床凈/毛重

kg

1150/1550

標準配置總電器容量

KVA

5.7



加工精度

參數名稱

單位

參數值

圓度

mm

0.001

圓柱度

mm

0.003/100

表面粗糙度Ra

µm

(H62) 0.1

機床隨機附件

序號

名稱

規格或標記

數量

備注

1

手動三爪

Φ125

1套



2

變換齒輪

Z=25、30、35、40(2)、45、50、55、70、80、100

1套(11件)



3

主軸頂尖

莫氏5號

1件



4

彈簧夾頭

Φ 4

1件



5

撥盤附件



1套



6

尾架死頂尖

2號莫氏

1件



7

鉆夾頭連接柄

2號莫氏

1件



8

方套筒扳手

S=8

1件
