上海第三機床廠

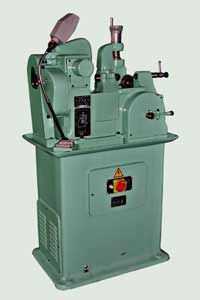

產品名稱:Y3608 臥式小模數滾齒機

產品型號:Y3608

產品報價:面議

產品特點:Y3608 臥式小模數滾齒機

Y3608 臥式小模數滾齒機的詳細資料:

Y3608 臥式小模數滾齒機 詳細說明:
主要特點
本機床主要用來加T直徑為80mm以下的,最大模數為1 .5mm的正齒輪和蝸輪。可根據用戶需要提供不同等級的加工精度。也可以加工螺旋角在士18。以內的斜齒輪。本機床的優點是操作和調整簡單,性能可靠,加工精度高。本機床是一部半自動滾齒機,工件安裝完畢,機床啟動后,進給凸輪將刃架拖板送到切削位置、切削完畢,滾刀自動脫離它同工件的接觸。這一特點便于多機管理,特別適用于加工儀器、儀表、輕工、電子嚴品中的齒輪。本機加工正齒輪工作精度符合GB2363-90標準規定的6級或7級。
注:此為原上海儀表機床廠生嚴的系列產品。

規格及主要技術參數 Main Specifications
項目
Item
Y3608
最大工件直徑(圓柱直齒、斜齒、蝸齒)
Max. dia.of workpiece(Cyl. spur helical&worm gears)
80 mm
切削工件最大寬數(圓柱直齒輪)
Max. width of workpiece(Cyl. spur gears)
 50 mm
最大切削模數
Max, cutting module
1(1.5)mm
加工齒數范圍
No. of teeth for cutting
6-390
滾刀軸轉速范圍
Spindle speed range
130一1200 rprn(6 Steps級)
滾刀軸最大旋轉角度
Max卜swing of hobber
+ 18°
主電機功率
Maln motor power
0.75 kW
機床外型尺寸
OVeral dImBnSIOnS(LxWxH)
900 x 650 x 1500 mm
機床包裝尺寸
Packing dimensions(LxWxH)
990 x 790 x 1730 mm
機床凈/毛重
Machine weight(N/G)
500kg/650kg

工作精度
項目
Item
 Y3608
直齒圓柱齒輪
Cyl. spur gears
6 steps或7 steps
加1齒輪赤面粗糙度
Ra
1.6μm或2.5μm
