上海第三機床廠

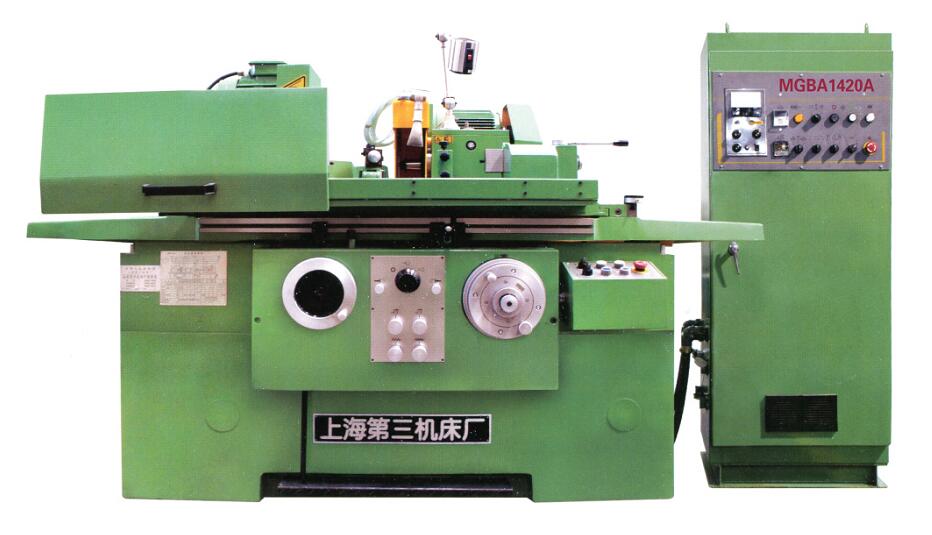

產品名稱:MGBA1420A 高精度半自動萬能外圓磨床

產品型號:MGBA1420A

產品報價:面議

產品特點:MGBA1420A 高精度半自動萬能外圓磨床

MGBA1420A 高精度半自動萬能外圓磨床的詳細資料:

MGBA1420A 高精度半自動萬能外圓磨床詳細說明:
結構特點:
該機床用于磨削精密及高精度的內外圓柱面,圓錐面及端面,能進行半自動縱磨及半自動切入磨削,
剛性強,振動少,噪音小,性能穩定,操作方便,精度高,適用于航空、精密機械、精密量儀及新興工業需要的超精密零件加工。

1.砂輪主軸軸承采用錐形成型油楔動壓軸承、砂輪主軸在低速是仍具有高的軸承剛度。
2.砂輪架導軌采用交叉滾柱剛導軌,半自動進給機構采用回轉式油缸實現。
3.尾架軸系具有無間隙剛度的特點,電器箱,液壓箱冷卻箱與機床分離。
4.附有磨削指示儀及冷卻液過濾器。
5.頭架速度采用交流變頻無級調速。
6.電氣采用可編程序控制器(PC),具有自診斷功能、維修十分方便。
7.可選配自動測量儀。


規格及主要技術參數  Main Specifications
項目 Item MGBA1420A
可磨外徑 External diameters groundable 8 ~200 mm
可磨孔徑 Bores groundable 18 ~80 mm
最大磨外圓長度 Max. grinding length 500 mm
最大磨孔長度 Max. length of bore groundable 125 mm
工作臺最大移動量 Max. travel of the table 600 mm
工作臺液壓移動速度 Hydraulic traverse speed of the table 0.01~ 4 m/min
工作臺最大轉動角度 Max. angle swivel of the table ±7°
砂輪架手輪轉-轉的移動量 Traverse per turn of hand wheel 1 mm
微調捏手每格的移動量 Movement per graduation on micro adjustment knob 0.001 mm
砂輪尺寸 Wheel dimensions 400 × 40 ×203 mm
最大砂輪直徑時的 Peripheral velocity of grindingWheel at max.size 35,17.5 m/s
砂輪線速度(二檔)
頭架主軸轉速(無級) Spindle speed (stepless speed changing) of wheelhead 30 ~300 r/min
頭架主軸錐孔的莫氏錐度(無極) Spindle nose taper of wheelhead Morse No.4
尾架頂尖套筒最大移動量 Stroke of center sleeve max. 30 mm
尾架頂尖錐孔的莫氏錐度 Taper of center sleeve hole Morse No.3
內圓模具主軸轉速 Spindle speed of internal grinding attachment 13300/6650 r/min
電機容量 Electric motors 4.4 kW
機床外形尺寸(長X寬X高) Overall dimensions (LxWxH) 2200 × 1405 ×1500 mm
機床重量/毛重 Weight of machine 3000 kg / 4000 kg
